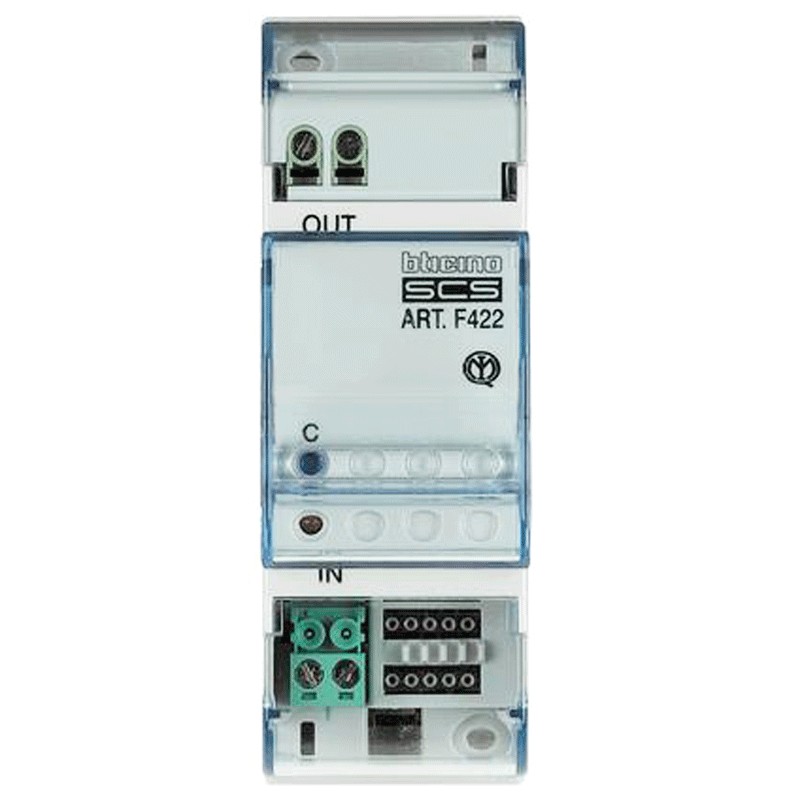

L’interfaccia permette la comunicazione fra diversi impianti bus. Essa è dotata di due morsetti per il Bus denominati IN e OUT, sul frontale sono presenti un tasto C ed un Led che segnala:

• La corretta alimentazione e configurazione (acceso fisso)
• Mancanza Bus (spento)
• Configurazione mancante o non corretta (lampeggiante)




Il dispositivo può funzionare in sei diverse modalità:

• Espansione fisica: permette di aumentare la lunghezza totale del Bus o di superare il limite di assorbimento di 1200 mA dovute al singolo alimentatore.
• Espansione logica: permette di aumentare il numero di dispositivi di un impianto che è di 175 (max 11 ambienti definiti con A = 0 ÷ 10 e 16 punti luce con PL = 0 ÷ 15). L’indirizzo A = 0, PL = 0 non è ammesso.
• Interfaccia Antifurto/Automazione: permette di far dialogare fra loro questi due sistemi.
• Montante pubblico: permette la supervisione di eventi di allarme su parti comuni dell’impianto Videocitofonia.
• Separazione galvanica: permette di interfacciare due funzioni diverse (es. Diffusione Sonora e Automazione).
• Separazione fisica: raggruppa le caratteristiche della modalità Espansione fisica e della modalità Separazione galvanica. Utilizzabile per impianti con dispositivi predisposti per la configurazione virtuale.



NOTA BENE: qualunque sia la modalità di utilizzo dell’interfaccia occorre tener presente che i due Bus ad essa collegata costituiscono a tutti gli effetti due impianti e, come tali, devono sottostare a tutte le regole di dimensionamento e installazione previste.

Caratteristiche:

• Serie Bticino
• Alimentazione da BUS SCS 27 Vdc
• Alimentazione di funzionamento con BUS SCS 18 – 27 Vdc
• Assorbimento morsetto IN 25 mA
• Assorbimento morsetto OUT 5 mA Potenza dissipata con carico massimo 1 W
