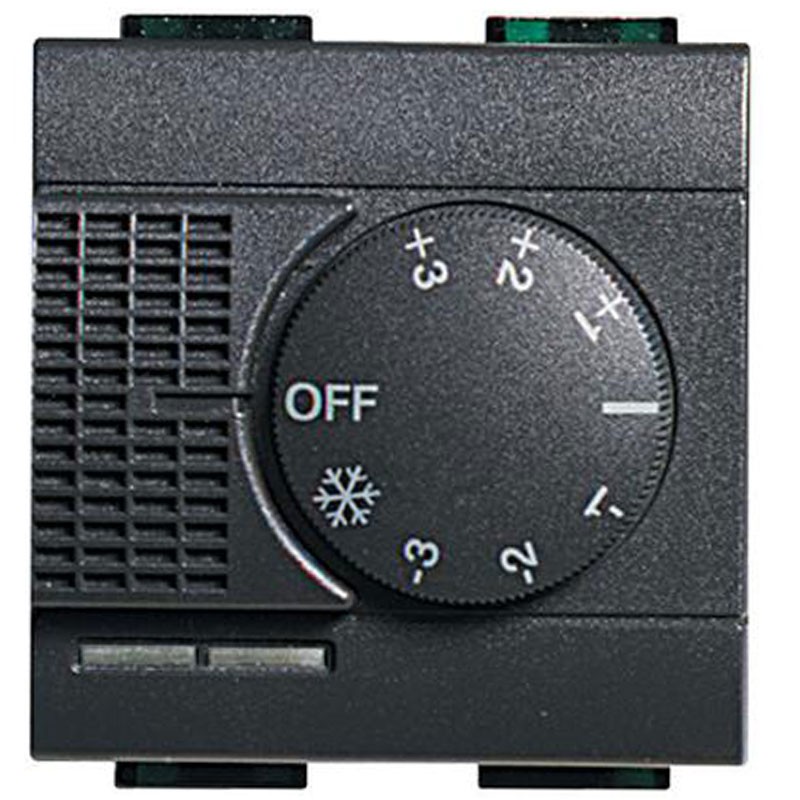

BTICINO MY HOME SCS - sonda per la regolazione della temperatura L4692
Sonda Livinglight BTICINO MY HOME per il controllo della temperatura ambiente per impianti di riscaldamento e raffrescamento. Dotato di manopola per la variazione di ± 3 °C rispetto alla temperatura impostata nella centrale e per la selezione delle modalità OFF e antigelo, Tensione 27 Vdc, corrente In 6 mA, 2 moduli.
![](https://www.elettronew.com/46187-large_default/BTICINO-MY-HOME-SCS-sonda-per-la-regolazione-della-temperatura-L4692.jpg)
BTICINO MY HOME SCS - sonda per la regolazione della temperatura L4692
iva inclusa
![paypal](/../img/logo-paypal-4x.png)
Caratteristiche:
- Alimentatore da BUS SCS: 27 Vdc
- Alimentatore di funzionamento cavo BUS SCS: 18–27 Vdc
- Assorbimento: 6 mA
- Temperatura di funzionamento: 0 – 40°C
- Ingombro: 2 moduli
- Altezza di installazione: 1500 mm da terra
Il dispositivo consente di regolare la temperatura ambiente sia d’inverno che d’estate, permettendo di variare localmente le impostazioni rispetto a quelle ricevute dalla centrale. L’articolo è dotato di una manopola per la selezione locale della temperatura (limitatamente a +/-3°C rispetto al valore impostato dalla centrale), della modalità antigelo e della modalità OFF. Sul frontale dell’articolo sono presenti due led, uno verde ed uno giallo. Il led verde indica il corretto funzionamento del dispositivo e l’attivazione delle modalità antigelo e OFF della zona corrispondente. Il led giallo indica lo stato degli attuatori ed eventuali anomalie degli stessi.
Modalità OFF: Questa modalità ha la priorità massima, sia che venga selezionata dalla sonda sia che venga impostata dalla centrale; per uscire dalla modalità OFF è necessario operare dal medesimo dispositivo da cui la si è impostata.
Modalità antigelo/protezione termica: In questa posizione se l’impianto di termoregolazione è impostato come riscaldamento la sonda lavora in modalità antigelo, se è impostato come raffrescamento lavora in protezione termica. La sonda può funzionare anche in collaborazione con altre sonde in configurazione “master” per consentire alla centrale di calcolare una media delle temperature su più punti di rilevazione. L’utilità di questa funzione è la gestione di ambienti molto estesi, all’interno dei quali la temperatura può variare sensibilmente. Nel caso di guasto della centrale, la sonda prosegue a lavorare con le ultime impostazioni ricevute, mantenendo quindi in modo continuo l’ultima temperatura determinata con impostazione estate o inverno. La modalità OFF, eventualmente selezionata sulla sonda, ha comunque priorità anche nel caso di guasto della centrale, quindi la zona controllata dalla sonda rimarrà spenta. La sonda consente di controllare una zona con un massimo di 9 attuatori dello stesso tipo e 8 sonde slave (4693, 573921, 573920 e 067458).
Configurazione: Questa sonda è stata sviluppata appositamente per la gestione di fan-coil a 3 velocità e fan-coil Climaveneta, possiede solamente tre sedi per la configurazione: ZA, ZB, SLA. Per le operazioni di configurazione vanno sempre utilizzate le sedi ZA e ZB inserendo due configuratori che identificano l’indirizzo del dispositivo, quindi il numero della zona controllata dalla sonda stessa. Gli attuatori controllati da questa sonda dovranno essere configurati con lo stesso indirizzo di zona.
Scheda tecnica
- Tipologia:
- Sonde per temperature
