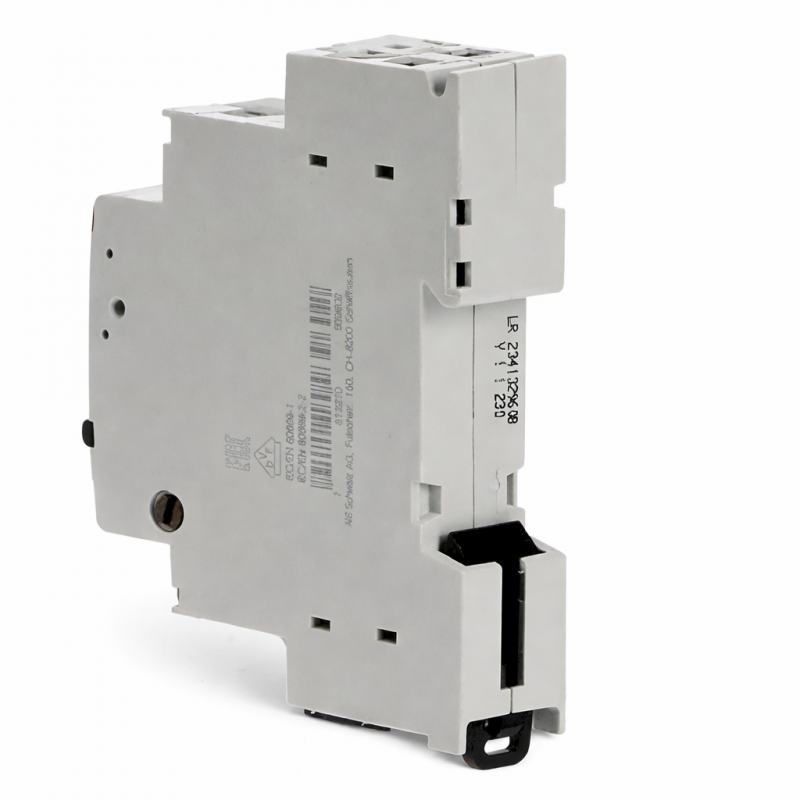

Relé passo passo Abb E290 guida DIN 16A 230V M093960

Abb
Abb
ABB M093960 7612270939602

Relè passo-passo elettromeccanico Abb Serie E290 da 16 Ampere per guida DIN consente la commutazione a ogni impulso, ideale per comando luci da più punti:

  • Tensione Uc (controllo): 230 V AC / 110 V DC

  • Corrente nominale 16 Ampere

  • Frequenza nominale: 50 Hz

  • Perdita di potenza: 0,32 Watt

  • Colore: Grigio luce RAL 7035

  • Dimensioni: 1 modulo; 18 × 85 × 62 mm

  • Temperatura ambiente: -25…+55 °C (funzione); -40…+70 °C (magazzino)

  • Consumo bobina: 0,062 A (230 V AC); valore medio attrazione 0,057 A (50 Hz)

  • Leva frontale per comando manuale e indicazione stato contatti

Hai domande su questo prodotto o non hai trovato quello che cercavi? Richiedi informazioni!
Relé passo passo Abb E290 guida DIN 16A 230V M093960
25,05 €
25,05 €

25,05 €
iva inclusa
Calcola costo spedizione
Articoli disponibili: 46
Altre disponibilità dal produttore
25,05 €

Acquistalo entro e ricevilo da Lunedì, 23 Febbraio
paypal Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con heylight
2 anni di garanzia
Reso facile entro 14 giorni
Acquista con agevolazioni fiscali

Sei un professionista ?

Richiedi accesso ai vantaggi di

Trustpilot

Altre composizioni del magnetotermico Abb:

Relé passo passo Abb E290, controllo luci semplice e versatile

Il relè passo-passo ABB E290 (codice M093960) è la soluzione ideale per realizzare impianti di illuminazione comodi da gestire, soprattutto quando serve comandare una o più lampade da diversi punti. Il principio di funzionamento è immediato: a ogni impulso inviato alla bobina tramite pulsanti normalmente aperti (NO), il relè cambia stato e commuta il contatto. In questo modo puoi ottenere un controllo intuitivo di corridoi, scale, garage, ambienti commerciali o uffici, riducendo la complessità del cablaggio rispetto a soluzioni tradizionali.

Commutazione affidabile con 1 contatto NA da 16A

Progettato per applicazioni tipiche di comando carichi come l’illuminazione, l’ABB E290 offre 1 contatto normalmente aperto (NA) con corrente nominale 16 A. La commutazione a impulso garantisce una gestione ordinata dell’accensione e spegnimento, mentre la capacità di commutazione indicata (cos φ = 0,6 a 16 A) lo rende adatto anche a carichi con componente induttiva moderata. Il tempo di risposta < 3 ms contribuisce a una commutazione pronta e precisa.

Leva frontale: controllo manuale e stato contatti a colpo d’occhio

Un plus fondamentale in installazione e manutenzione è la leva frontale: consente l’azionamento manuale del relè quando necessario e indica chiaramente lo stato dei contatti. Questa funzione è utile sia per test rapidi in quadro sia in caso di verifiche durante interventi tecnici, migliorando la praticità operativa e riducendo i tempi di diagnosi.

Installazione su guida DIN e ingombri compatti

Pensato per quadri elettrici modulari, il relè passo-passo ABB E290 si installa su guida DIN e occupa solo 1 modulo (18 mm), ottimizzando lo spazio. Le dimensioni compatte (85 mm altezza, 62 mm profondità) e la finitura grigio luce RAL 7035 lo rendono perfettamente integrabile in qualsiasi quadro. L’ampia capacità di connessione (conduttori solidi fino a 10 mm², flessibili con terminale fino a 6 mm²) facilita un cablaggio ordinato e sicuro.

DATI ELETTRICI
Tensione di alimentazione 207 … 253 V AC
Tensione nominale di isolamento (Ui) 230 V AC / 110 V DC
Tensione nominale di controllo (Us) 250 V AC
Tensione di tenuta ad impulso (Uimp) 4 kV
Tipo di tensione d’ingresso AC
Corrente nominale (In) 16 A
Corrente nominale interruttore principale 16 A
Corrente massima di commutazione (cos φ = 0,6) 16 A
Frequenza nominale 50 Hz
Perdita di potenza totale 0,32 W
DATI DI CONTROLLO E CONTATTI
Tensione nominale circuito di controllo (Uc) 230 V AC / 110 V DC
Numero contatti principali NA 1
Numero contatti principali NC 0
Numero contatti ausiliari NA 0
Numero contatti ausiliari NC 0
Tipo di contatto Normalmente aperto (NO)
Tempo di risposta < 3 ms
Durata impulso minima 50 ms
BOBINA
Consumo bobina @ 230 V AC 0,062 A
Consumo bobina @ 110 V DC —
Valore medio di attrazione (50 Hz) 0,057 A
CONNESSIONI
Conduttori rigidi 1 × 1 … 10 mm²
Conduttori flessibili 2 × 2,5 mm²
Flessibile con puntalino 1 × 0,75 … 6 mm²
Flessibile con capocorda 1 × 0,75 … 6 mm²
Coppia di serraggio 1,2 … 1,5 N·m
CARATTERISTICHE GENERALI
Livello acustico (@ 1 m) 60 dB(A)
Colore Grigio chiaro (RAL 7035)
DATI AMBIENTALI
Temperatura di esercizio -25 … +55 °C
Temperatura di magazzinaggio -40 … +70 °C
DIMENSIONI E PESO
Numero di moduli 1
Larghezza 18 mm
Altezza 85 mm
Profondità 62 mm
Profondità integrata (t2) 68 mm
Peso netto 110 g

Non ci sono recensioni

Scheda tecnica

Tipologia:
Relè ad impulsi
Tensione:
230VAC
Ampere:
16A
