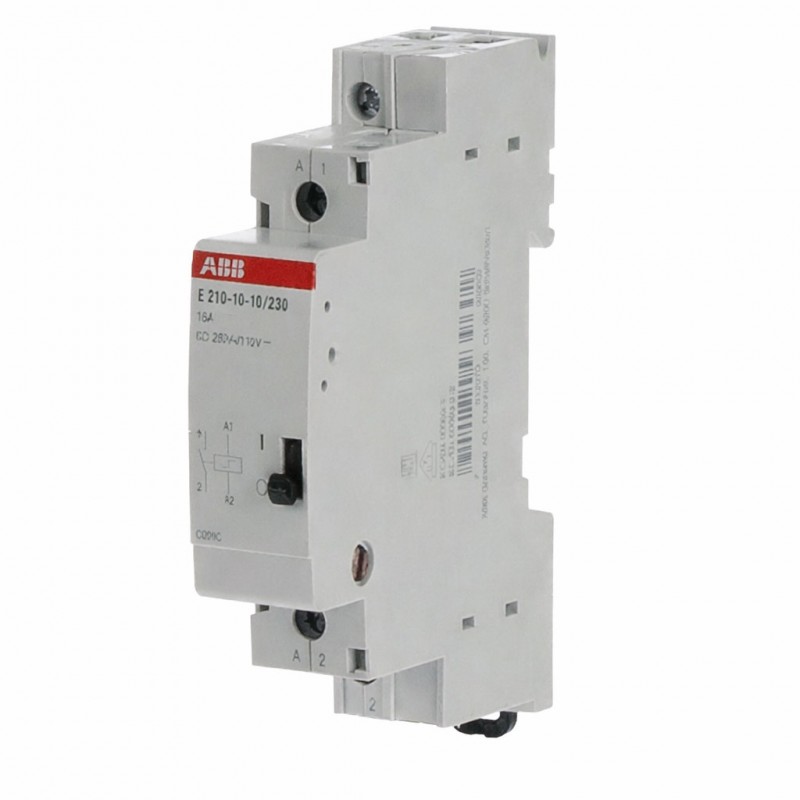

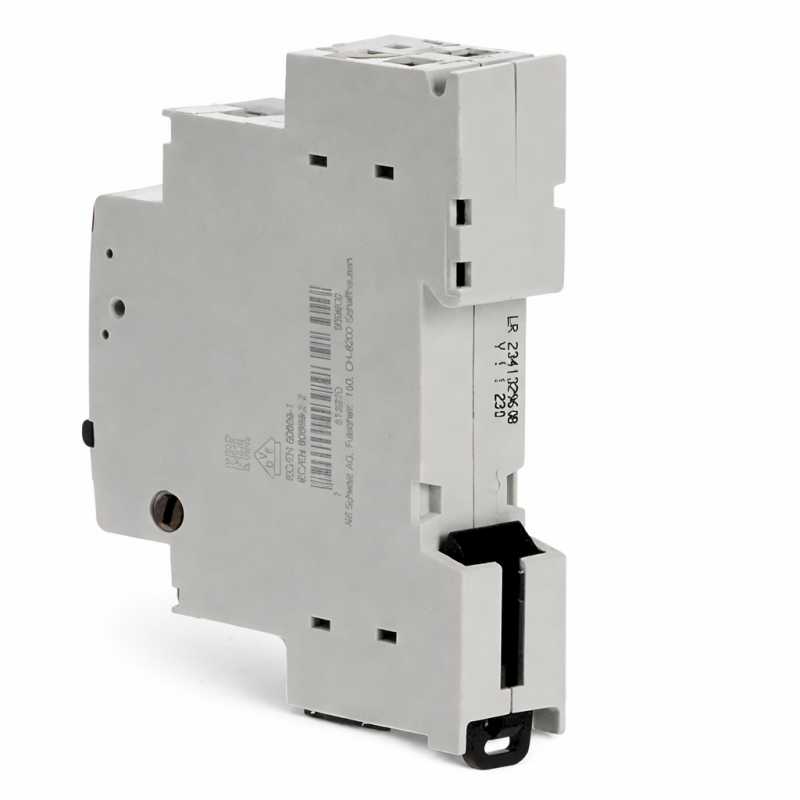

Relais pas à pas Abb E290 rail DIN 16A 230V M093960

Abb
Abb
ABB M093960 7612270939602

Relais pas à pas électromécanique Abb Série E290 de 16 Ampères pour rail DIN permet la commutation à chaque impulsion, idéal pour le contrôle des lumières depuis plusieurs points :

  • Tension Uc (contrôle) : 230 V AC / 110 V DC

  • Courant nominal 16 Ampères

  • Fréquence nominale : 50 Hz

  • Perte de puissance : 0,32 Watt

  • Couleur : Gris clair RAL 7035

  • Dimensions : 1 module ; 18 × 85 × 62 mm

  • Température ambiante : -25…+55 °C (fonctionnement) ; -40…+70 °C (stockage)

  • Consommation bobine : 0,062 A (230 V AC) ; valeur moyenne d'attraction 0,057 A (50 Hz)

  • Levier frontal pour commande manuelle et indication de l'état des contacts

Vous avez des questions sur ce produit ou vous n’avez pas trouvé ce que vous cherchiez? Demandez des informations!
Relais pas à pas Abb E290 rail DIN 16A 230V M093960
25,05 €
25,05 €

25,05 €
TTC
Calculer le coût de livraison
Articles disponibles: 46
Autres disponibilités du fabricant
25,05 €

Achetez-le d'ici et recevez-le de Lundi, 23 Février
paypal Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
2 ans de garantie
Retour facile en 14 jours
Allégements Fiscaux

Vous êtes un professionnel ?

Demandez l’accès aux avantages d’

Trustpilot

Autres compositions du magnétothermique Abb:

Relais pas à pas Abb E290, contrôle des lumières simple et polyvalent

Le relais pas à pas ABB E290 (code M093960) est la solution idéale pour réaliser des installations d'éclairage faciles à gérer, surtout lorsqu'il est nécessaire de commander une ou plusieurs lampes depuis différents points. Le principe de fonctionnement est immédiat : à chaque impulsion envoyée à la bobine via des boutons normalement ouverts (NO), le relais change d'état et commute le contact. De cette manière, vous pouvez obtenir un contrôle intuitif des couloirs, escaliers, garages, environnements commerciaux ou bureaux, réduisant la complexité du câblage par rapport aux solutions traditionnelles.

Commutation fiable avec 1 contact NO de 16A

Conçu pour des applications typiques de commande de charges comme l'éclairage, l'ABB E290 offre 1 contact normalement ouvert (NO) avec un courant nominal de 16 A. La commutation à impulsion garantit une gestion ordonnée de l'allumage et de l'extinction, tandis que la capacité de commutation indiquée (cos φ = 0,6 à 16 A) le rend adapté également aux charges avec composante inductive modérée. Le temps de réponse < 3 ms contribue à une commutation rapide et précise.

Levier frontal : contrôle manuel et état des contacts en un coup d'œil

Un atout fondamental en installation et maintenance est le levier frontal : il permet l'actionnement manuel du relais lorsque nécessaire et indique clairement l'état des contacts. Cette fonction est utile tant pour des tests rapides en tableau que lors de vérifications pendant des interventions techniques, améliorant la praticité opérationnelle et réduisant les temps de diagnostic.

Installation sur rail DIN et encombrements compacts

Conçu pour les tableaux électriques modulaires, le relais pas à pas ABB E290 s'installe sur rail DIN et occupe seulement 1 module (18 mm), optimisant l'espace. Les dimensions compactes (85 mm hauteur, 62 mm profondeur) et la finition gris clair RAL 7035 le rendent parfaitement intégrable dans n'importe quel tableau. La large capacité de connexion (conducteurs rigides jusqu'à 10 mm², flexibles avec embout jusqu'à 6 mm²) facilite un câblage ordonné et sécurisé.

DONNÉES ÉLECTRIQUES
Tension d'alimentation 207 … 253 V AC
Tension nominale d'isolement (Ui) 230 V AC / 110 V DC
Tension nominale de contrôle (Us) 250 V AC
Tension de tenue à l'impulsion (Uimp) 4 kV
Type de tension d'entrée AC
Courant nominal (In) 16 A
Courant nominal interrupteur principal 16 A
Courant maximal de commutation (cos φ = 0,6) 16 A
Fréquence nominale 50 Hz
Perte de puissance totale 0,32 W
DONNÉES DE CONTRÔLE ET CONTACTS
Tension nominale circuit de contrôle (Uc) 230 V AC / 110 V DC
Nombre de contacts principaux NO 1
Nombre de contacts principaux NC 0
Nombre de contacts auxiliaires NO 0
Nombre de contacts auxiliaires NC 0
Type de contact Normalement ouvert (NO)
Temps de réponse < 3 ms
Durée d'impulsion minimale 50 ms
BOBINE
Consommation bobine @ 230 V AC 0,062 A
Consommation bobine @ 110 V DC —
Valeur moyenne d'attraction (50 Hz) 0,057 A
CONNEXIONS
Conducteurs rigides 1 × 1 … 10 mm²
Conducteurs flexibles 2 × 2,5 mm²
Flexible avec embout 1 × 0,75 … 6 mm²
Flexible avec cosse 1 × 0,75 … 6 mm²
Couple de serrage 1,2 … 1,5 N·m
CARACTÉRISTIQUES GÉNÉRALES
Niveau acoustique (@ 1 m) 60 dB(A)
Couleur Gris clair (RAL 7035)
DONNÉES ENVIRONNEMENTALES
Température de fonctionnement -25 … +55 °C
Température de stockage -40 … +70 °C
DIMENSIONS ET POIDS
Nombre de modules 1
Largeur 18 mm
Hauteur 85 mm
Profondeur 62 mm
Profondeur intégrée (t2) 68 mm
Poids net 110 g

Il n y ' a pas des avis

Fiche technique

Typologie :
Relais à impulsions
Tension:
230VAC
Ampère:
16A
