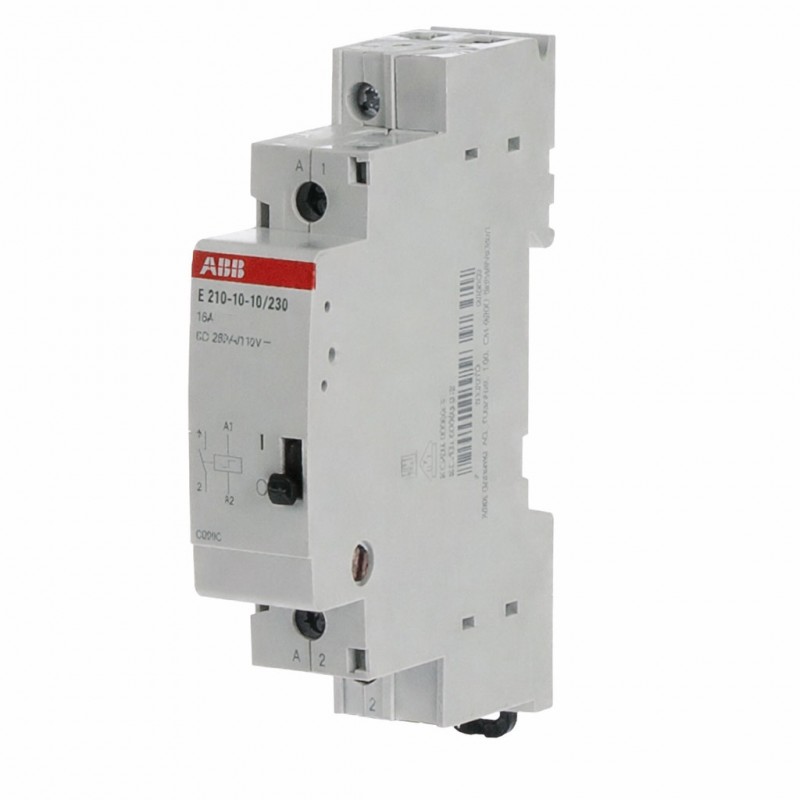

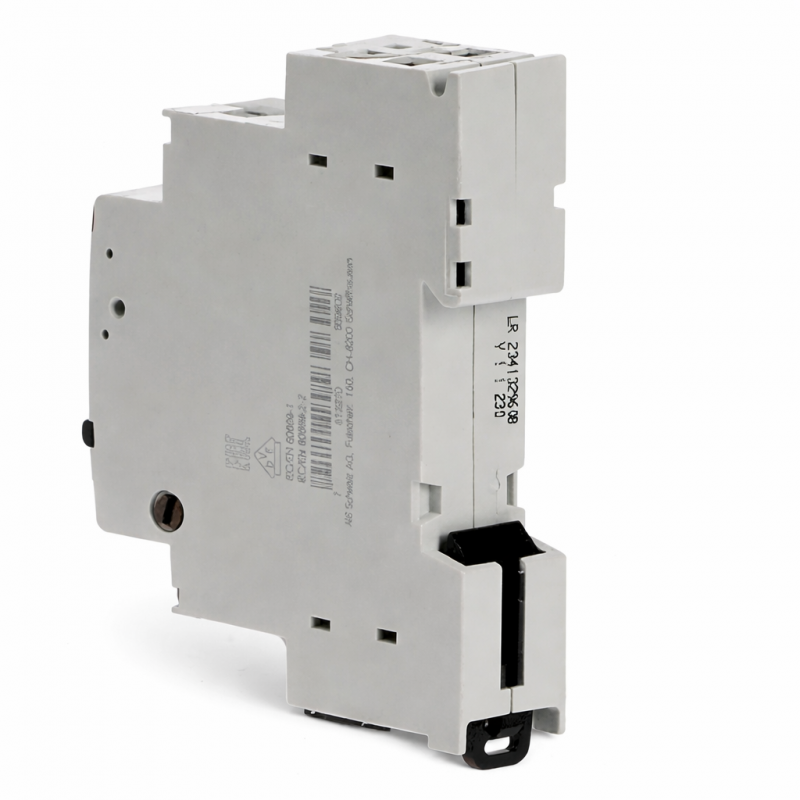

Relé paso a paso Abb E290 carril DIN 16A 230V M093960

Abb
Abb
ABB M093960 7612270939602

Relé paso a paso electromecánico Abb Serie E290 de 16 Amperios para carril DIN permite la conmutación en cada impulso, ideal para el control de luces desde varios puntos:

  • Tensión Uc (control): 230 V AC / 110 V DC

  • Corriente nominal 16 Amperios

  • Frecuencia nominal: 50 Hz

  • Pérdida de potencia: 0,32 Watt

  • Color: Gris claro RAL 7035

  • Dimensiones: 1 módulo; 18 × 85 × 62 mm

  • Temperatura ambiente: -25…+55 °C (funcionamiento); -40…+70 °C (almacenamiento)

  • Consumo de bobina: 0,062 A (230 V AC); valor medio de atracción 0,057 A (50 Hz)

  • Palanca frontal para control manual e indicación del estado de los contactos

Tiene preguntas sobre este producto o no ha encontrado lo que buscaba? Solicite información!
Relé paso a paso Abb E290 carril DIN 16A 230V M093960
25,05 €
25,05 €

25,05 €
IVA incluido
Calcular los costes de envío
Artículos disponibles: 45
Otras disponibilidades del fabricante
25,05 €

Compre dentro de y lo recibirá de Martes, 24 Febrero
paypal Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
2 años de garantía
Devolución fácil en 14 días
Comprar con ventajas fiscales

¿Es usted profesional ?

Solicite acceso a las ventajas de

Trustpilot

Otras composiciones del magnetotérmico Abb:

Relé paso a paso Abb E290, control de luces simple y versátil

El relé paso a paso ABB E290 (código M093960) es la solución ideal para realizar instalaciones de iluminación cómodas de gestionar, especialmente cuando se necesita controlar una o más lámparas desde diferentes puntos. El principio de funcionamiento es inmediato: a cada impulso enviado a la bobina mediante pulsadores normalmente abiertos (NO), el relé cambia de estado y conmuta el contacto. De este modo, puedes obtener un control intuitivo de pasillos, escaleras, garajes, entornos comerciales u oficinas, reduciendo la complejidad del cableado respecto a soluciones tradicionales.

Conmutación fiable con 1 contacto NA de 16A

Diseñado para aplicaciones típicas de control de cargas como la iluminación, el ABB E290 ofrece 1 contacto normalmente abierto (NA) con corriente nominal de 16 A. La conmutación por impulso garantiza una gestión ordenada del encendido y apagado, mientras que la capacidad de conmutación indicada (cos φ = 0,6 a 16 A) lo hace adecuado también para cargas con componente inductiva moderada. El tiempo de respuesta < 3 ms contribuye a una conmutación rápida y precisa.

Palanca frontal: control manual y estado de contactos de un vistazo

Un plus fundamental en instalación y mantenimiento es la palanca frontal: permite el accionamiento manual del relé cuando sea necesario e indica claramente el estado de los contactos. Esta función es útil tanto para pruebas rápidas en cuadro como en caso de verificaciones durante intervenciones técnicas, mejorando la practicidad operativa y reduciendo los tiempos de diagnóstico.

Instalación en carril DIN y dimensiones compactas

Pensado para cuadros eléctricos modulares, el relé paso a paso ABB E290 se instala en carril DIN y ocupa solo 1 módulo (18 mm), optimizando el espacio. Las dimensiones compactas (85 mm de altura, 62 mm de profundidad) y el acabado gris claro RAL 7035 lo hacen perfectamente integrable en cualquier cuadro. La amplia capacidad de conexión (conductores sólidos hasta 10 mm², flexibles con terminal hasta 6 mm²) facilita un cableado ordenado y seguro.

DATOS ELÉCTRICOS
Tensión de alimentación 207 … 253 V AC
Tensión nominal de aislamiento (Ui) 230 V AC / 110 V DC
Tensión nominal de control (Us) 250 V AC
Tensión de resistencia a impulso (Uimp) 4 kV
Tipo de tensión de entrada AC
Corriente nominal (In) 16 A
Corriente nominal interruptor principal 16 A
Corriente máxima de conmutación (cos φ = 0,6) 16 A
Frecuencia nominal 50 Hz
Pérdida de potencia total 0,32 W
DATOS DE CONTROL Y CONTACTOS
Tensión nominal circuito de control (Uc) 230 V AC / 110 V DC
Número de contactos principales NA 1
Número de contactos principales NC 0
Número de contactos auxiliares NA 0
Número de contactos auxiliares NC 0
Tipo de contacto Normalmente abierto (NO)
Tiempo de respuesta < 3 ms
Duración mínima del impulso 50 ms
BOBINA
Consumo bobina @ 230 V AC 0,062 A
Consumo bobina @ 110 V DC —
Valor medio de atracción (50 Hz) 0,057 A
CONEXIONES
Conductores rígidos 1 × 1 … 10 mm²
Conductores flexibles 2 × 2,5 mm²
Flexible con terminal 1 × 0,75 … 6 mm²
Flexible con terminal de cable 1 × 0,75 … 6 mm²
Pareja de apriete 1,2 … 1,5 N·m
CARACTERÍSTICAS GENERALES
Nivel acústico (@ 1 m) 60 dB(A)
Color Gris claro (RAL 7035)
DATOS AMBIENTALES
Temperatura de operación -25 … +55 °C
Temperatura de almacenamiento -40 … +70 °C
DIMENSIONES Y PESO
Número de módulos 1
Ancho 18 mm
Altura 85 mm
Profundidad 62 mm
Profundidad integrada (t2) 68 mm
Peso neto 110 g
