Le testeur de phase est l’un des outils les plus utiles pour identifier les câbles électriques afin d’assurer la sécurité et le bon fonctionnement des installations. Il s’agit d’un dispositif simple mais particulièrement efficace pour détecter la présence de tension dans un circuit et donc, comme son nom l’indique, le câble de phase. Dans ce guide, nous allons voir ce que c’est, comment ça marche et comment l’utiliser correctement en fonction du contexte.
Index:
- Qu’est-ce qu’un testeur de phase?
- Comment fonctionne un testeur de phase
- Quand utiliser le testeur de phase
- Vidéo-guide sur l’utilisation du testeur de phase
- Pourquoi utiliser un testeur de phase
Qu’est-ce qu’un testeur de phase?
Le testeur de phase est un instrument conçu pour détecter la présence de la phase dans une installation électrique.
Il existe différents types, chacun adapté à des utilisations spécifiques. Testeur de phase:

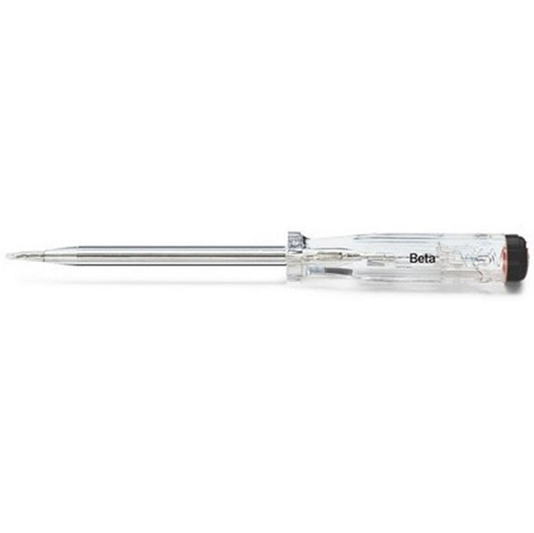

- contact ou tournevis testeur de phase : c’est le modèle le plus commun et se présente comme un tournevis avec une poignée transparente, à l’intérieur de laquelle il y a une ampoule néon qui s’allume lorsqu’elle entre en contact avec un câble de phase.

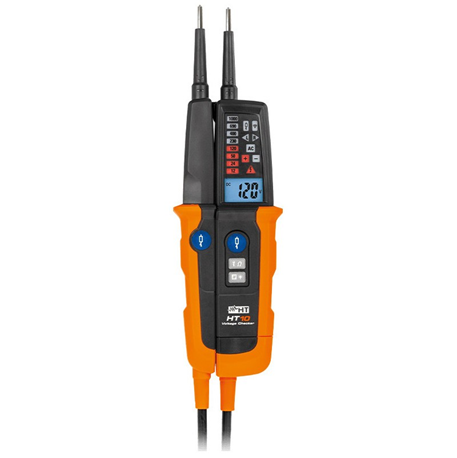

- numérique: ilfournit une lecture plus précise que les modèles traditionnels et signale la présence de la phase sur un écran LED ou par signal sonore.
- sans contact: il fonctionne en détectant le champ électrique sans avoir à toucher directement le conducteur, ce qui le rend plus sûr et idéal pour vérifier la présence de tension sur des câbles isolés.
- Multimètre: outil le plus avancé qui inclut la fonction de détection de phase ainsi que d’autres mesures électriques, telles que la tension et la résistance.
Les couleurs des câbles dans une installation électrique
Lors de l’installation d’une installation électrique, il faut toujours suivre les couleurs des câbles conventionnels:
- Brun: phase
- Bleu clair: neutre
- Jaune et vert: mise à la terre
Cependant, les installateurs n’ont pas toujours respecté cette convention. Pour la phase, en effet, très souvent en fonction de l’utilisation prévue on installe des câbles de couleurs différentes, par exemple rouge, noir et gris. C’est pourquoi l’utilisation de cet outil devient essentielle.
Comment fonctionne un testeur de phase?
Le testeur de phase de contact fonctionne très simplement:
- Composition: il a la forme d’un tournevis avec une pointe en métal, une poignée transparente avec une ampoule néon et une plaque métallique placée à l’extrémité de la poignée.

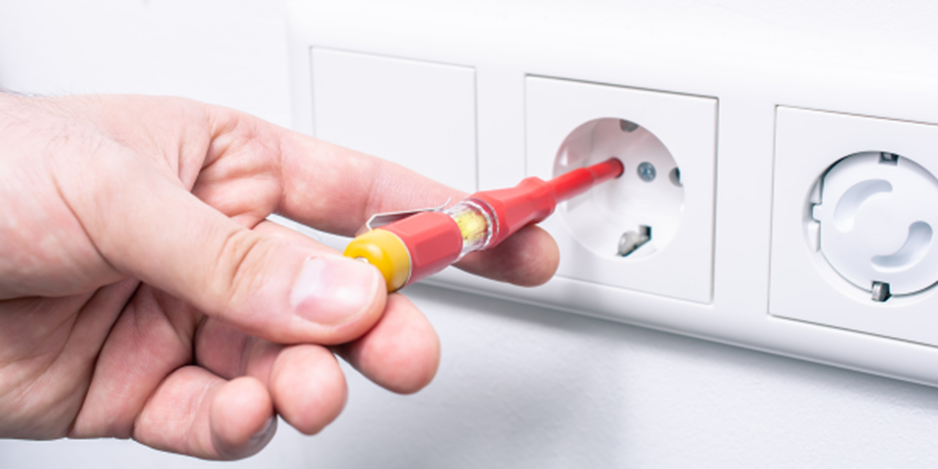

- Mode d’emploi: pour l’utiliser, il faut tenir un doigt sur la plaque métallique de la poignée et en même temps toucher avec la pointe du détecteur le câble ou la pince à vérifier.
- Détection de la phase : si le câble est sous tension (phase), l’ampoule dans la poignée du testeur de phase s’allumera.
Quand utiliser le testeur de phase
1. Identifier la phase dans les interrupteurs

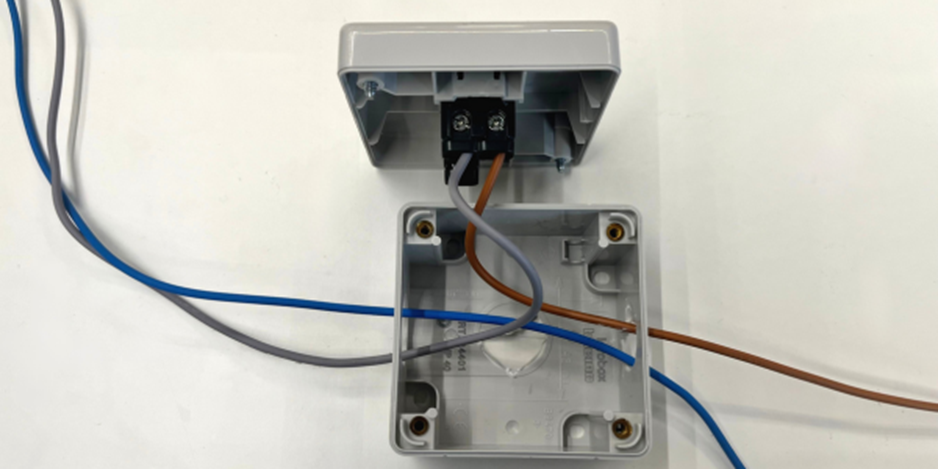

Quand on démonte un interrupteur, on se retrouve devant deux bornes:
- Un pour la phase de l’installation
- Un pour le retour de lampe, c’est-à-dire le câble qui mène courant à l’ampoule

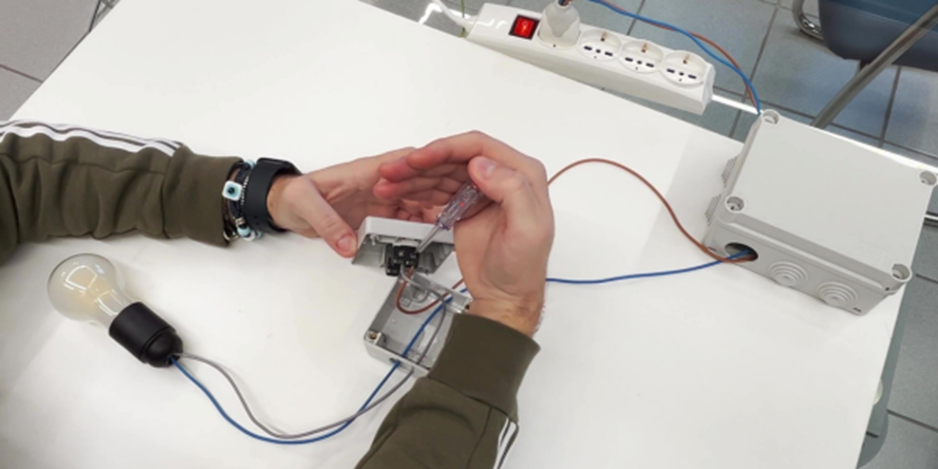

Si l’interrupteur est allumé, les deux bornes seront en tension et l’ampoule s’illuminera sur les deux. Pour identifier la phase, il faut donc poser la pointe du tournevis sur les bornes à interrupteur éteint et tester de nouveau les connexions : un seul allumera l’ampoule du localisateur de phase, détectant ainsi la phase.
2. Identifier la phase dans les boîtes de dérivation
Dans les boîtes de dérivation, en revanche, il y a des câbles de phase, de neutre et de mise à la terre, organisés en faisceaux et reliés par du ruban isolant ou des bornes forbox.

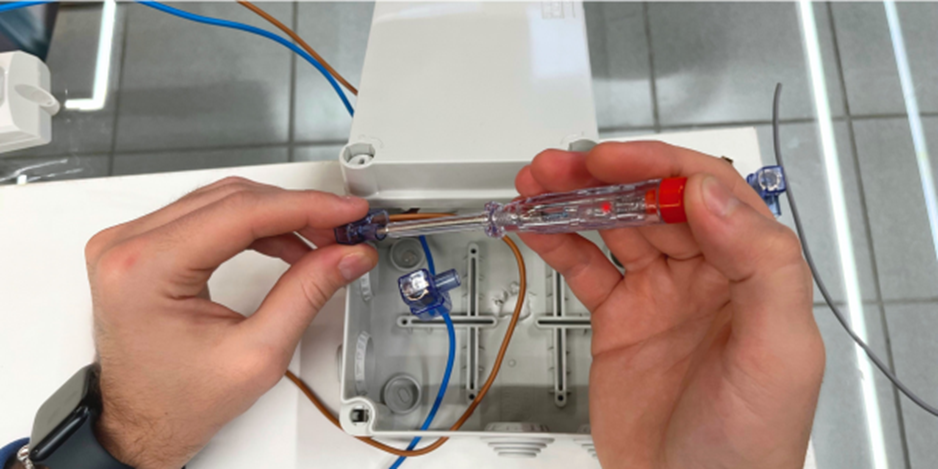

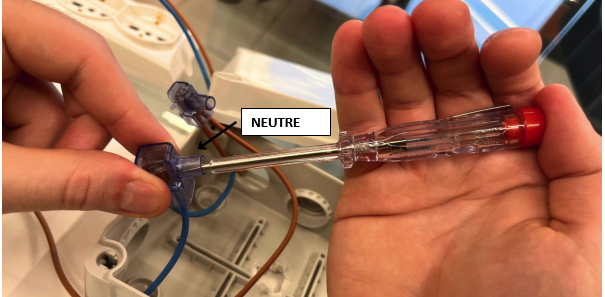

Pour les distinguer, il faut placer la pointe du tournevis sur les vis des bornes forbox ou sur les jonctions protégées par le ruban isolant. L’ampoule néon s’allume sur les câbles de phase et reste éteinte sur les câbles de neutre et de mise à la terre.
3. Identifier la phase dans les douilles
Dans le cas de la douille et des câbles connectés aux bornes d’une ampoule, il n’y aura pas de câble de phase, mais, précisément, le câble de retour de lampe, qui apporte la phase, et donc la tension, au dispositif.
Pour déterminer quel est le câble de retour de lampe à l’intérieur d’une douille, il est nécessaire :
- Démonter la douille.
- Allumer l’interrupteur.
- Tester les bornes:

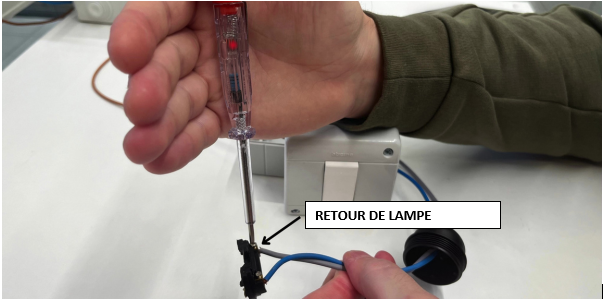

- Le retour de lampe activera l’ampoule au néon.
- Le neutre n’active pas l’appareil.
Vidéo-guide sur l’utilisation du testeur de phase
Nous avons également créé un tutoriel vidéo détaillé sur la chaîne YouTube d’Elettronew, qui montre comment utiliser le détecteur de phase de contact dans les différentes situations décrites dans cet article.
Pourquoi utiliser un testeur de phase
Le testeur de phase est donc un allié indispensable pour toute opération sur les installations électriques, du remplacement d’un interrupteur à l’installation d’une prise. L’utiliser correctement permet de travailler en toute sécurité et d’éviter les erreurs de câblage.
Si vous voulez approfondir le monde du matériel électrique et de la thermohydraulique, abonnez-vous à la chaîne YouTube d’Elettronew pour des contenus toujours nouveaux!
