Quand on parle de sécurité électrique, l’un des dispositifs fondamentaux est le disjoncteur, également connu sous le nom d’interrupteur différentiel pur. Mais qu’est-ce qu’un disjoncteur et pourquoi est-il si important de l’installer dans chaque système électrique ?
Dans cet article, nous allons donc découvrir ce qu’est un disjoncteur, comment il fonctionne et en quoi il diffère du magnétothermique, avec lequel il est souvent confondu. Un petit appareil avec un grand impact sur la sécurité de chaque installation.
Index:
- Qu’est-ce qu’un disjoncteur ?
- Fonctionnement d’un disjoncteur
- Schéma fonctionnel du disjoncteur
- Différence entre disjoncteur et magnétothermique
- Types de disjoncteurs
- Pourquoi installer un disjoncteur ?

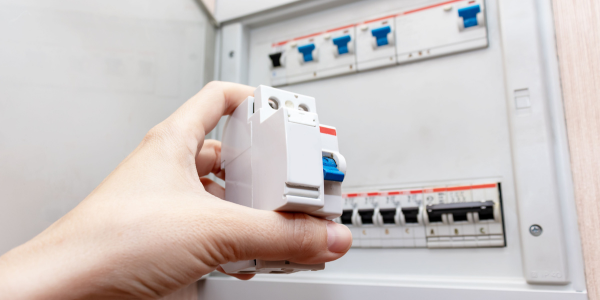

Qu’est-ce qu’un disjoncteur ?
Le disjoncteur est un dispositif de protection qui interrompt automatiquement l’alimentation électrique lorsqu’il détecte une fuite anormale de courant vers la terre, c’est-à-dire une perte anormale de courant susceptible de provoquer un choc électrique ou un incendie.
Cette fuite peut être causée, par exemple, par:

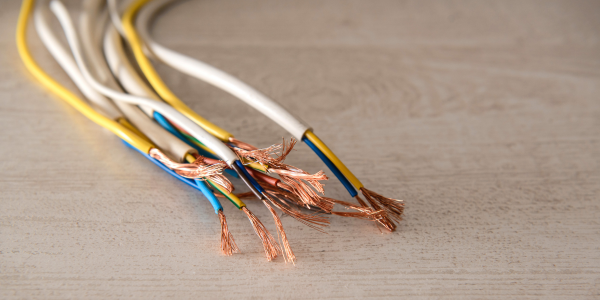

- un fil endommagé ;
- un appareil électrique défectueux ;
- le contact direct d’une personne avec un conducteur sous tension.
Fonctionnement d’un disjoncteur
Le principe de fonctionnement du disjoncteur est basé sur la loi de Kirchhoff, selon laquelle, dans un circuit fermé, le courant d’entrée doit être égal au courant de sortie.
En termes techniques, le disjoncteur est un interrupteur différentiel pur, car il ne se déclenche qu’en fonction de la différence entre le courant entrant et le courant sortant d’un circuit. Si cette différence dépasse un seuil prédéterminé (généralement 30 mA dans les habitations), le dispositif se déclenche et coupe le circuit.
Par exemple, si vous touchez accidentellement un fil dénudé et qu’une partie du courant passe à travers votre corps vers la terre, le disjoncteur détecte la fuite et se déclenche, évitant ainsi d’autres dommages.

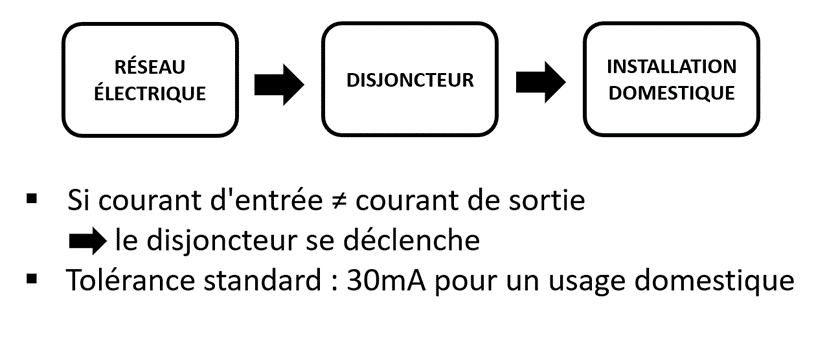

Schéma fonctionnel du disjoncteur
Différence entre disjoncteur et magnétothermique
On a souvent tendance à confondre le disjoncteur avec l’interrupteur magnétothermique, mais il s’agit de deux dispositifs aux fonctions différentes et complémentaires :
- Le disjoncteur (interrupteur différentiel pur) n’intervient qu’en cas de fuite à la terre, protégeant ainsi les personnes.
- Le magnétothermique, quant à lui, protège l’installation contre les surcharges (trop de courant dans le circuit) et les courts-circuits.
| CARACTÉRISTIQUE | DISJONCTEUR (DIFFÉRENTIEL PUR) | MAGNÉTOTHERMIQUE |
| Protection contre | Les fuites de courant vers la terre | Surcharges et courts-circuits |
| Protège | Les personnes | L’installation |
| Déclencheurs | Différence entre le courant d’entrée et le courant de sortie | Courant excessif ou anormal |
| Seuil de déclenchement typique | 30 mA (usage domestique) | Dépend de la charge (par exemple 10A, 16A…) |
| Nom technique complet | Interrupteur différentiel pur | Interrupteur magnétothermique |
Il existe également une version combinée, appelée différentiel magnétothermique, qui réunit les fonctions des deux dispositifs en un seul module.
Toutefois, pour une protection optimale et un diagnostic plus précis des problèmes électriques, il est souvent recommandé d’installer un disjoncteur pur séparé du magnétothermique.

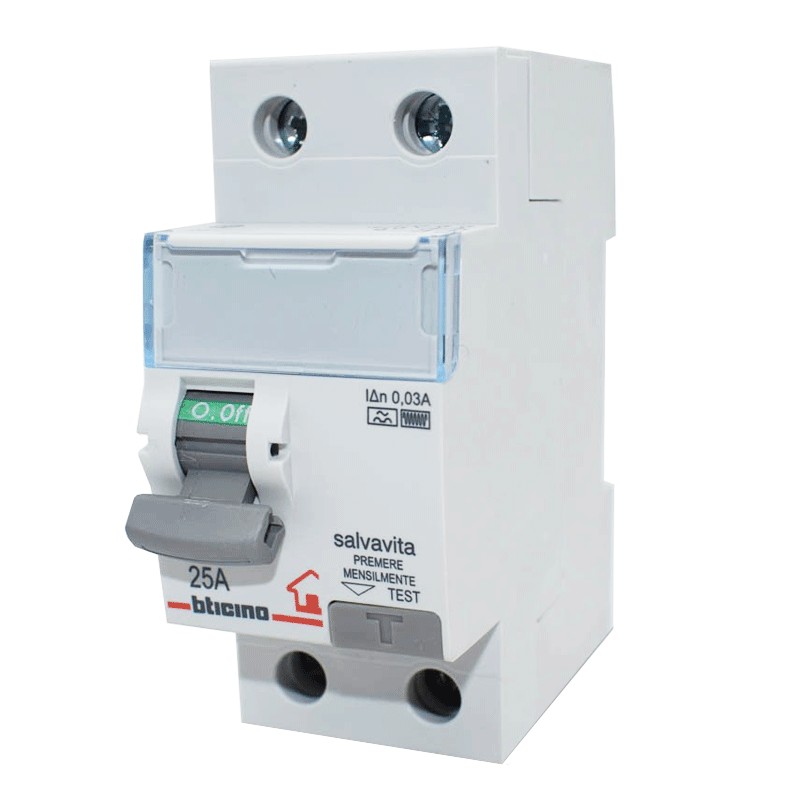

Types de disjoncteurs
Les disjoncteurs se distinguent principalement par le nombre de modules et de pôles, la tension supportée et la sensibilité d’activation, qui détermine également l’usage auquel ils sont destinés. Sur le marché, on trouve des types de disjoncteurs :
- Type AC : de base, pour les courants alternatifs sinusoïdaux.
- Type A: convient également aux CC pulsatoires (par exemple, machines à laver, téléviseurs).
- Type B: pour les courants alternatifs, continus et à haute fréquence (par exemple, les systèmes photovoltaïques).
- Type F: pour les courants alternatifs, pulsés et continus pulsés jusqu’à 10 mA, adapté aux charges monophasées telles que les onduleurs, les pompes à chaleur, les climatiseurs, etc
- Haute sensibilité (30 mA) : usage domestique.
- Faible sensibilité (300 mA): usage industriel, protection contre l’incendie.
Pourquoi installer un disjoncteur ?
Maintenant que vous savez ce qu’est un disjoncteur et comment il fonctionne, vous savez aussi pourquoi il est indispensable dans chaque maison : c’est la première ligne de défense contre les dangers de l’électricité.
Chez Elettronew.com, vous trouverez une vaste gamme d’interrupteurs différentiels purs, magnétothermiques, et combinés, sélectionnés parmi les meilleures marques du secteur pour garantir une sécurité maximale à votre installation.
