La mise à la terre du système électrique vous intéresse ? Dans cet article, nous vous donnons un aperçu détaillé de cet aspect important de la sécurité électrique.
La mise à la terre est une exigence fondamentale pour garantir la sécurité dans les bâtiments, les appartements et les structures temporaires telles que les échafaudages. Elle garantit que le système électrique fonctionne de manière sûre et efficace, protégeant ainsi les personnes contre les accidents électriques. Cet article examine en détail ce qu’est la mise à la terre, pourquoi elle est importante et comment elle est mise en œuvre.
Index:
- À quoi sert la mise à la terre
- Comment fonctionne la mise à la terre
- Comment est faite l’installation de mise à la terre
- L’importance de la mise à la terre
À quoi sert la mise à la terre
La mise à la terre protège contre les décharges électriques, réduisant ainsi le risque d’électrocution. Lorsqu’un appareil ménager ou un appareil électrique est relié à la terre, tout court-circuit ou défaut entraîne l’écoulement de l’électricité directement vers la terre plutôt que par l’intermédiaire d’une personne. Cela réduit considérablement le risque de blessure ou de décès par électrocution.
En outre, la mise à la terre protège contre les effets néfastes des surtensions, en veillant à ce que l’électricité excédentaire soit détournée en toute sécurité vers la terre plutôt que d’endommager les appareils électriques ou de provoquer des incendies.
Comment fonctionne la mise à la terre
Le fonctionnement de l’installation de mise à la terre est assez simple mais fondamental. Le principe de base est de relier les parties métalliques des appareils électriques à la terre. En cas de panne ou de court-circuit, cette connexion permet à l’électricité d’être déviée directement dans le sol plutôt que par l’intermédiaire d’une personne ou d’un objet. Ainsi, les personnes et les animaux ne sont pas exposés à des risques électriques.
Chaque bâtiment doit être entièrement mis à la terre, ce qui signifie que la mise à la terre doit couvrir non seulement le système électrique, mais aussi les tuyaux, les poutres, le système de chauffage et la plomberie. Ce n’est qu’ainsi que l’on peut considérer que le bâtiment est totalement sûr, même dans le cas où (pour les malheureux) la foudre s’abattrait sur l’appartement.
Comment est faite l’installation de mise à la terre
La mise en œuvre d’un système de mise à la terre requiert des compétences techniques spécifiques et une attention particulière aux détails. C’est un travail qui doit être effectué par des électriciens qualifiés, conformément aux réglementations en vigueur. Lors de l’installation, il est important de s’assurer que tous les composants du système sont correctement connectés et fonctionnent.
Il est également essentiel de mettre correctement à la terre les dispositifs de protection, tels que les interrupteurs différentiels, afin de garantir le bon fonctionnement du système.

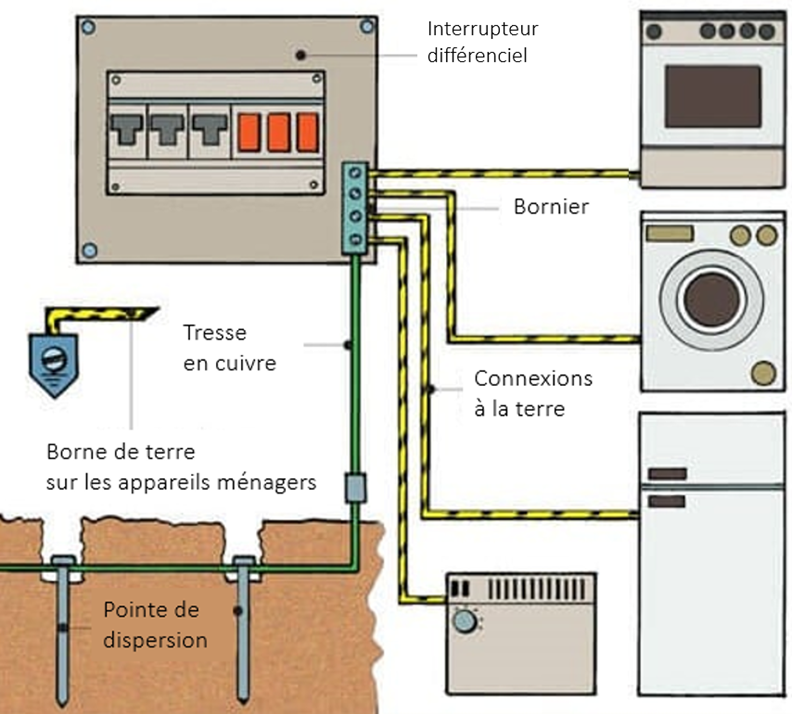

Schéma du système de mise à la terre
Un câble de terre, généralement de couleur jaune-vert, part du boîtier des différents appareils pour les distinguer les uns des autres. Tous les câbles électriques sont introduits dans un collecteur, ou boîte à bornes, qui est placé à l’intérieur du tableau électrique, où se trouve également l’interrupteur différentiel, qui doit s’abaisser – en isolant la ligne – en cas de défaut.
Un autre câble part ensuite du collecteur et arrive directement au piquet de fuite, situé dans une fosse à l’extérieur du bâtiment. Ce piquet est enfoncé dans le sol, où il disperse l’énergie électrique qui a circulé dans le système.
L’importance de la mise à la terre
En conclusion, la mise à la terre des installations électriques est un aspect critique de la sécurité qui ne peut être négligé. Elle assure la protection des personnes et des bâtiments contre les accidents électriques, en minimisant les risques de blessures et de dommages matériels.
Il est important de veiller à ce que le système soit correctement installé et entretenu, en respectant les réglementations et en faisant appel à des professionnels qualifiés. Si vous avez besoin de plus d’informations ou d’aide concernant la mise à la terre, n’hésitez pas à contacter un électricien professionnel.
Une installation correcte est essentielle pour garantir la sécurité et la tranquillité des occupants d’un bâtiment
