Un déviateur est un interrupteur spécial capable de dévier le flux de courant vers un autre fil, contrairement à l’interrupteur commun qui interrompt le flux. Il est donc idéal pour allumer et éteindre une lampe depuis deux points différents. Voyons comment.
Index:
- Qu’est-ce qu’un déviateur ?
- Outils nécessaires
- Procédure d’installation en 5 étapes
- Conseils et précautions
Qu’est-ce qu’un déviateur ?
Un déviateur est un interrupteur qui permet de diriger le courant électrique entre deux circuits distincts. Par exemple, s’il est connecté à une lampe et à une prise, selon la position du déviateur, soit la lampe, soit la prise fonctionnera, mais jamais les deux en même temps. Cela permet une gestion plus souple et plus efficace de l’éclairage.
Outils nécessaires
Pour allumer une lampe à deux points avec déviateurs, vous aurez besoin du matériel suivant :
- Tournevis
- Ciseaux à dénuder
- Ruban isolant
- Deux supports
- Deux plaques
- Deux déviateurs
- Une lampe
Procédure d’installation en 5 étapes
Par souci de simplicité, nous avons divisé le processus d’installation en 5 étapes pratiques à réaliser dans l’ordre.
1. Isolation du circuit
The first thing to do is to isolate the circuit to be worked on by disconnecting the electricity from the residual current device. This ensures safety during the operation.

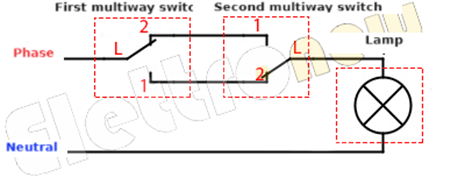

2. Branchement des déviateurs
Branchez les deux déviateurs l’un à l’autre. Prenez un fil et connectez-le de la borne 1 du premier déviateur à la borne 2 du second déviateur. Puis, un autre fil de la borne 2 du premier déviateur à la borne 1 du second.
3. Branchement de la phase
Branchez la phase provenant du tableau de distribution ou de la boîte de jonction au premier déviateur dans la borne L.
4. Branchement de la lampe
Branchez le deuxième déviateur à la lampe via la borne L. De cette manière, le courant circule à travers les déviateurs, ce qui permet d’allumer ou d’éteindre la lampe à partir de deux points différents.
5. Installation finale
Une fois que tout a été branché, insérez les faux modules et les plaques. La ligne civile utilisée dans ce guide est le Bticino Axolute de couleur anthracite.
Conseils et précautions
Attention aux fils : Lorsque vous insérez les fils dans les bornes, veillez à ce que la gaine ne touche pas les contacts afin d’éviter tout dysfonctionnement.
Coupez la bonne quantité de gaine pour exposer le fil de cuivre, mais pas trop, afin d’éviter tout contact accidentel qui pourrait provoquer des courts-circuits et activer l’interrupteur magnétothermique.
L’installation de déviateurs pour allumer une lampe à partir de deux points est une opération simple si elle est correctement suivie. Il est essentiel d’isoler le circuit et de faire attention aux branchements pour garantir la sécurité et un fonctionnement optimal. Si vous avez des doutes, n’hésitez pas à contacter notre service clientèle ou à laisser un commentaire ci-dessous.
