Der Phasenprüfer ist eines der hilfreichsten Werkzeuge zur Identifizierung von Elektroleitungen, um die Sicherheit und das ordnungsgemäße Funktionieren von Anlagen zu gewährleisten. Es ist ein einfaches, aber besonders wirksames Gerät, um das Vorhandensein von Spannung in einem Stromkreis und damit, wie der Name schon sagt, die Phasenleitung selbst zu erkennen. In dieser Anleitung sehen wir, was er ist, wie er funktioniert und wie man ihn richtig und abhängig von der Situation verwendet.
Inhaltsverzeichnis:
- Was ist ein Phasenprüfer?
- Wie ein Phasenprüfer funktioniert?
- Wann wird ein Phasenprüfer verwendet?
- Video-Tutorial zur Verwendung des Phasenprüfers
- Warum einen Phasenprüfer verwenden
Was ist ein Phasenprüfer?
Der Phasenprüfer ist ein Messgerät, das das Vorhandensein von Phasen in einer Elektroanlage feststellt.
Es gibt verschiedene Typen, die jeweils für bestimmte Zwecke geeignet sind:

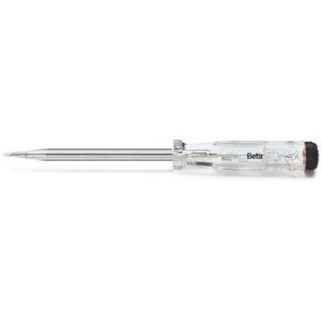

- Kontakt oder Schraubendreher Phasenprüfer: Es ist das gebräuchlichste Modell und hat die Form eines Schraubendrehers mit einem durchsichtigen Griff, in dem sich eine Neonröhre befindet, die aufleuchtet, wenn sie mit einem Phasenkabel in Kontakt kommt.

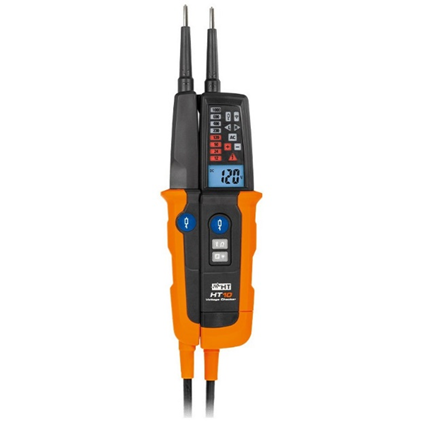

- Digital: Ermöglicht eine genauere Ablesung als herkömmliche Modelle und zeigt das Vorhandensein der Phase auf einer LED-Anzeige oder durch ein akustisches Signal an.
- Ohne Kontakt: Er funktioniert durch Erkennung des elektrischen Feldes, ohne dass der Leiter direkt berührt werden muss, was es sicherer und ideal für die Überprüfung des Vorhandenseins von Spannung an isolierten Kabeln macht.
- Multimeter: Fortschrittlicheres Gerät, das neben anderen elektrischen Messungen wie Spannung und Widerstand auch die Funktion der Phasenerkennung umfasst.
Farben der Kabel in einer Elektroanlage
Bei der Installation einer Elektroanlage sollten immer die üblichen Kabelfarben verwendet werden:
- Braun: Phase
- Blau: Nullleiter
- Gelb-Grun: Erdung
Allerdings hält sich der Elektriker nicht immer an diese Konvention. Sehr oft werden nämlich verschiedenfarbige Kabel für die einzelnen Phasen verlegt, z. B. rot, schwarz und grau. Aus diesem Grund ist die Verwendung dieses Werkzeugs unerlässlich.
Wie ein Phasenprüfer funktioniert?
Der Phasenprüfer funktioniert sehr einfach:
- Zusammenstellung: Er hat die Form eines Schraubendrehers mit einer Metallspitze, einem durchsichtigen Griff mit einer Neonröhre und einer Metallplatte am Ende des Griffs.

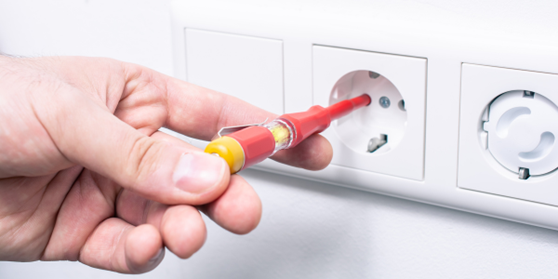

- Verwendung: Um ihn zu verwenden, muss man einen Finger auf die Metallplatte des Griffs legen und gleichzeitig die Spitze des Phasenmessers an das zu prüfende Kabel oder die Klemme halten.
- Phasenerkennung: Wenn das Kabel unter Spannung steht (Phase), leuchtet die Glühbirne im Griff des Phasenmessers auf.
Wann wird ein Phasenprüfer verwendet
1. Erkennung der Phase bei Schaltern

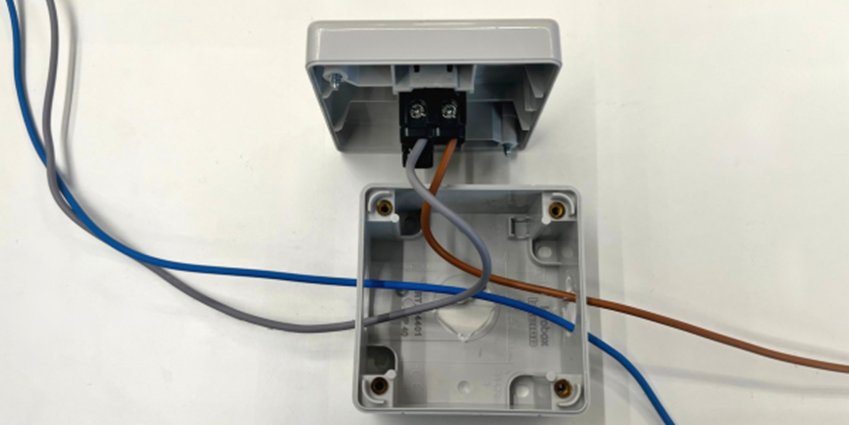

Bei dem Abbau eines Schalters hat man es mit zwei Klemmen zu tun:
- Eine für die Phase der Anlage
- Eine für den Lampenrücklauf, d. h. das Kabel, das den Strom zur Glühlampe führt

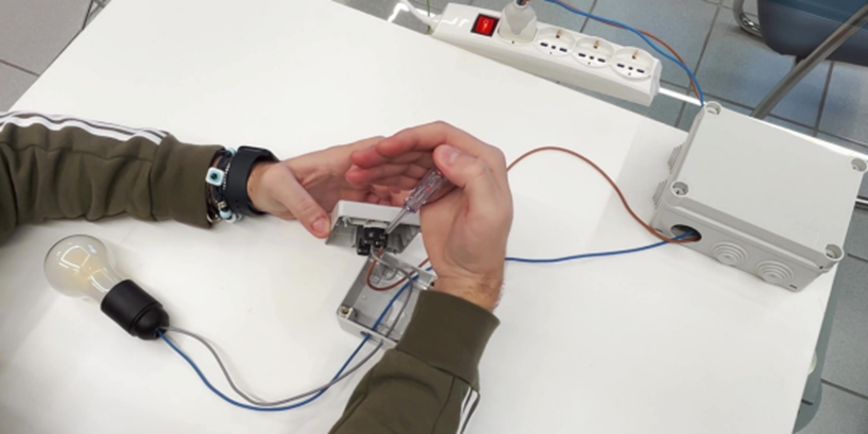

Wenn der Schalter eingeschaltet ist, stehen beide Klemmen unter Spannung und die Glühbirne leuchtet an beiden auf. Um die Phase zu identifizieren, muss man die Spitze des Schraubendrehers bei ausgeschaltetem Schalter auf die Klemmen setzen und die Anschlüsse erneut testen: nur einer wird die Glühbirne des Phasenfinders aktivieren und so die Phase identifizieren.
2. Erkennung der Phase in Verteilerdosen

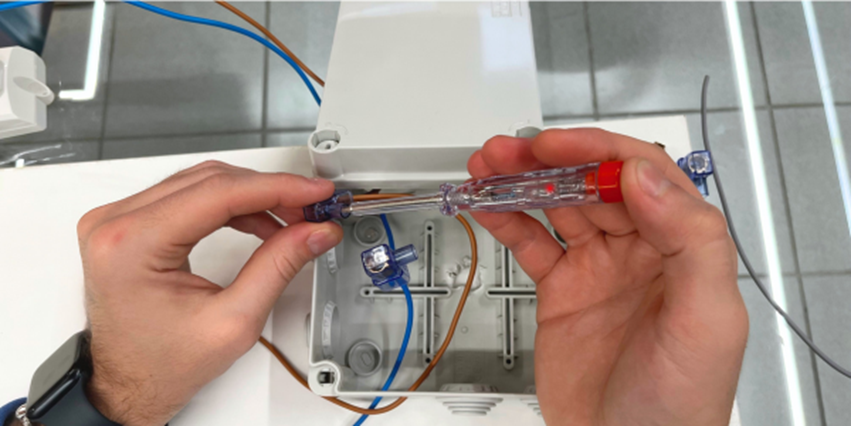

In Verteilerkästen dagegen befinden sich sowohl Phasen- als auch Null- und Erdungskabel, die in Bündeln organisiert und mit Isolierband oder Forbox-Klemmen verbunden sind.

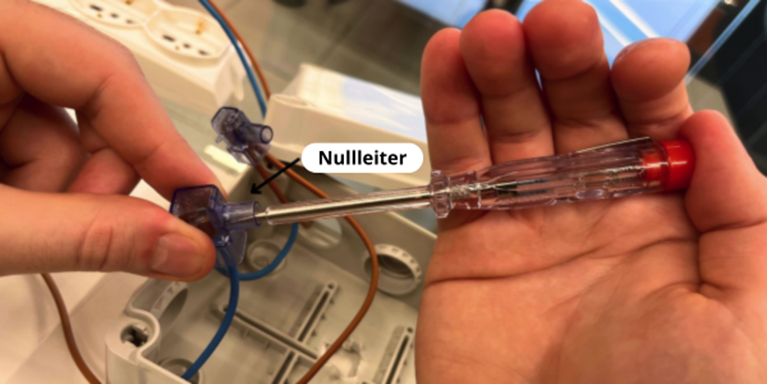

Um sie zu unterscheiden, muss man die Spitze des Schraubendrehers auf die Schrauben der Anschlussklemmen oder auf die durch das Isolierband geschützten Verbindungen setzen. Die Neonlampe leuchtet auf den Phasendrähten und bleibt auf den Nullleiter- und Erdungskabel aus.
3. Erkennung der Phase in Lampenfassungen
Bei der Lampenfassung und den Kabeln, die an die Klemmen einer Glühbirne angeschlossen werden, gibt es kein Phasenkabel, sondern das Lampenrücklaufkabel, das die Phase und damit die Spannung zum Gerät führt.
Um festzustellen, welcher Lampenrückleiter sich in einer Lampenfassung befindet, ist es daher erforderlich:
- Die Lampenfassung entfernen.
- Der Schalter einschalten.
- Prüfung der Klemmen:

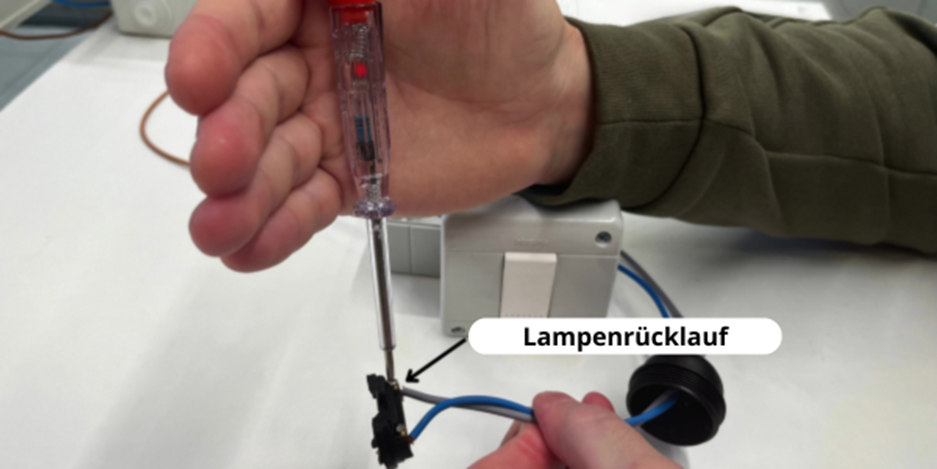

– Der Lampenrücklauf aktiviert die Neonröhre.
– Der Nullleiter aktiviert das Gerät nicht.
Video-Tutorial zur Verwendung des Phasenprüfers
Wir haben auch ein detailliertes Video-Tutorial auf dem YouTube-Kanal von Elettronew erstellt, das zeigt, wie der Kontakt-Phasenfinder in den verschiedenen in diesem Artikel beschriebenen Situationen verwendet wird.
Warum einen Phasenprüfer verwenden
Der Phasenprüfer ist daher ein unverzichtbarer Helfer bei allen Arbeiten an Elektroanlagen, vom Auswechseln eines Schalters bis zur Installation einer Steckdose. Bei richtiger Anwendung können Sie sicher arbeiten und Verdrahtungsfehler vermeiden.
Wenn du mehr über die Welt der Elektro- und Heizungsanlagen erfahren möchtest, abonniere den YouTube-Kanal von Elettronew für neue Videos!
